電極和火花測試儀配件 1

珠鏈電極
珠鏈電極是圓線應用中最常見的電極類型。它們能很好地覆蓋各種直徑產品，耐磨性好，對節瘤、拼接和表面畸變有很好的耐受性。

它們被標準和規范廣泛接受如IEC和UL (UL圓線只允許應用珠鏈電極)。克林頓公司生產的新型開合珠鏈組件在珠鏈設計方面取得了50年來的首次真正進步，提供了產品的自動定心、無與倫比的電極覆蓋范圍和可靠的設計。

他們提供了在所有克林頓“B”系列火花測試儀的標準，并可以改造我們許多的老型號。

請參閱下面。

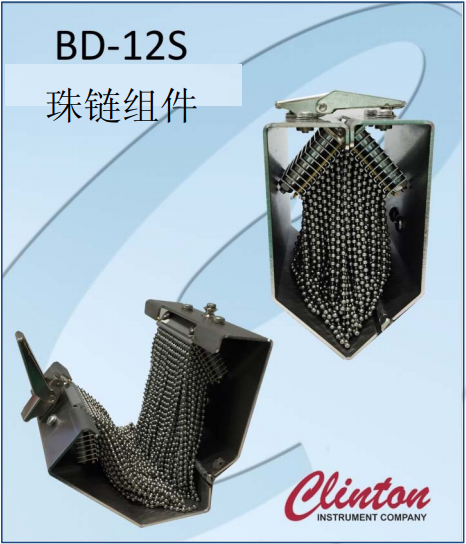

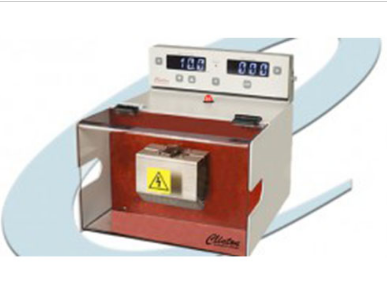

▲珠鏈電極0 - 2英寸通過直徑‐新的開合電極

珠鏈電極通常用于測試電壓超過1000VDC的高頻火花機、直流‐火花機和脈沖(IT)火花機。

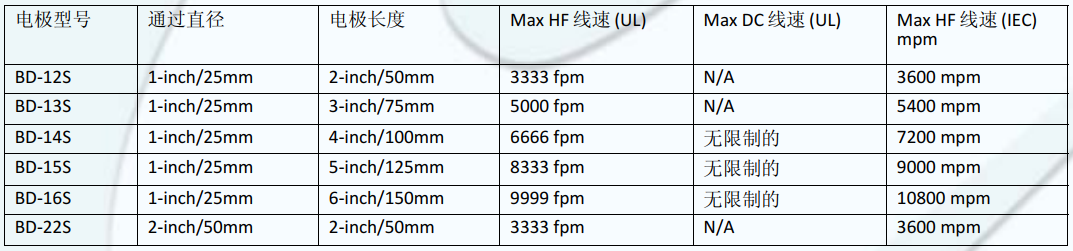

0 – 1英寸通過直徑:            型號: BD‐12S, BD‐13S, BD‐14S, BD‐15S, BD‐16S
0 – 2英寸通過直徑:            型號: BD‐22S

注:用BD‐12S開合電極對舊克林頓電極進行改造

鑒于新的BD-12S電極相對于之前的珠鏈電極設計的優勢，客戶表示希望用BD-12S對舊設備進行改造。它可以直接安裝到一些舊設備上。BD-12S電極的安裝孔與標準BD-12電極(CIC Part No. 25002)的尺寸和結構相同，但BD-12S電極的深度更大，該裝置不適合HF-20E系列更早的電極。它將適用于G‐系列底盤(HF-20G02和HF-20G02A型號)。它將適用于G‐系列底盤(HF-20G02和HF-20G02A型號)。它也將適用于新的HF-15AC和HF-15AR單元。對于較老的HF-15AC和HF-15AR機組，BD-12S仍可進行安裝，在這種情況下，電極蓋和端部保護必須更換，以適應開合電極增加的深度。


電極和火花測試儀配件2

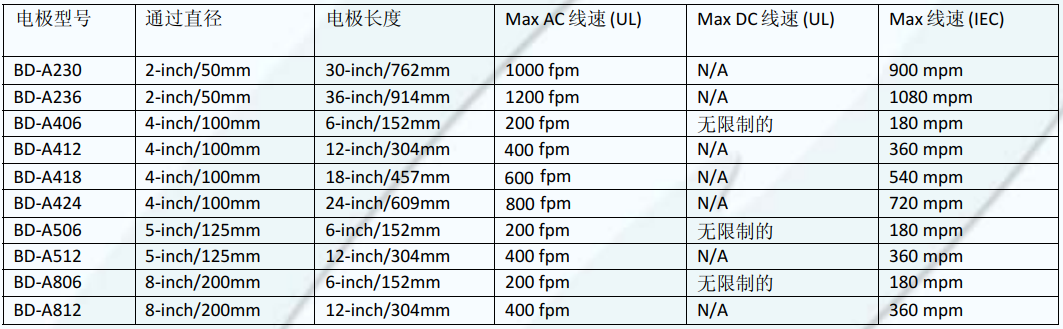

▲珠鏈電極直徑2 - 8英寸通過直徑

當測試電壓超過20kVDC時，這些電極通常與交流工頻火花測試儀一起使用，偶爾也與直流‐火花測試儀一起使用。
珠鏈電極 0 – 2英寸通過直徑：BD‐A230, BD‐A236
珠鏈電極 0 – 4英寸通過直徑： BD‐A406, BD‐A412, BD‐A418, BD‐A424
珠鏈電極 超過4英寸通過直徑： BD‐A506, BD‐A512, BD‐A806, BD‐A812

刷電極

電刷電極的使用有幾個原因：由于被測絕緣的耐電壓強度較弱而使測試電壓低于1000V時通常使用它們。它們也用于平面產品，如帶狀和條狀電纜以及矩形電線和涂覆的母線排。有時當產品路徑是傾斜或垂直時，使珠鏈電極不切實際或不可能使用。

在布線作業之前，電刷電極通常用于測試多個并聯導體。刷電極可用于高頻和直流測試設備，并且有幾種不同類型的刷毛材料。交流火花測試儀的電刷(工頻和高頻)是磷青銅。直流火花測試儀提供的電刷是不銹鋼的。

▲圓形產品用的最大到3英寸通過直徑的刷電極 BR‐1A

頂部和底部有彈簧作用的電極刷，BR‐1A用于直徑不超過1英寸的圓線產品。它也被用來最大不超過1英寸的矩形線和平條狀產品。

電極和火花測試儀配件3

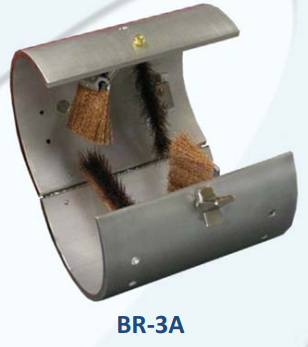

圓形產品用的最大到3英寸通過直徑的刷電極 (接上頁)  BR‐3A 擁有兩套相對的互成90度角彈簧作用電刷 ，BR‐3A可覆蓋3英寸內的圓形產品的整個圓周直徑。

如右圖所示：

BRTC‐2222

有四套固定的頂部和底部不銹鋼刷，BRTC‐2222適用于直徑1英寸以下的圓線產品。它也被用來最大不超過1英寸的矩形線和平條狀產品。

這電極用于最大輸出電壓為1000伏或以下的直流火花機?？梢蕴峁╊?lèi)似的不同材質的電極。
如右圖所示：

▲用于平板產品的刷電極和特殊電極

BRTC‐6和 BRTC‐12

頂部和底部固定的磷青銅刷子,BRTC刷電極用于平面或者矩形產品其不超過?英寸(6毫米)厚,BRTC -6適合最大的寬度是6英寸(150 毫米)
BRTC-12適合最大的寬度時12英寸(300毫米)。它們還可以用于測試并形排列的多根小芯線或雙絞線。

BRTC‐6圖：

R‐46 輥式電極

R‐46是專為薄膜帶和帶狀電纜設計的，使用4個輥輪，進線輥和出線輥接地，并與電極中心線相切，以承受產品的壓力。當中有兩根電極
輥，分別與產品的上表面和下表面接觸，其安裝在一個旋轉板上，以調整產品的厚度，或允許產品環繞，形成S彎，以改變接觸面最終改
變測試區域長度。沒有對應照片。

BR‐0.3‐2HV

BR-0.3-2HV用于直徑不超過?英寸(6毫米)的圓線或者對絞線,其測試長度為2.0英寸。BR-0.3-2HV主要用于旋轉機械，可用于空間有限的任
何場合。當操作者在使用過程中可能接觸到電極時，客戶必須負責安裝防護。

▲定制的電極

克林頓儀器公司是電線電纜行業超過50年的火花測試專家。在此期間，我們幾乎為每一個可能的火花測試應用設計和制造了設備，并擁有龐大的知識庫和特殊電極的設計庫。當您的測試要求超出標準設備所能提供的范圍時，我們提供幫助。

電極和火花測試儀配件4

▲配件

落地支架: FS‐4

克林頓儀器公司的落地支架型號FS‐4為所有克林頓高頻和直流火花測試儀提供了一個方便、堅固和可調節的安裝平臺。

它被設計成永久安裝在工廠地板上，高度可調，以適應從705mm到1073mm的電線中心高。它由重鑄鐵和鋼管制成。需要進行一些組裝。與地固定安裝硬件不包括在內。

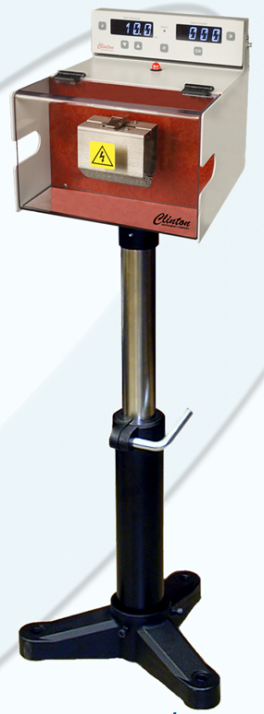

 如右圖所示：HF ‐15B/BD ‐ 12S 安裝在 FS ‐4上

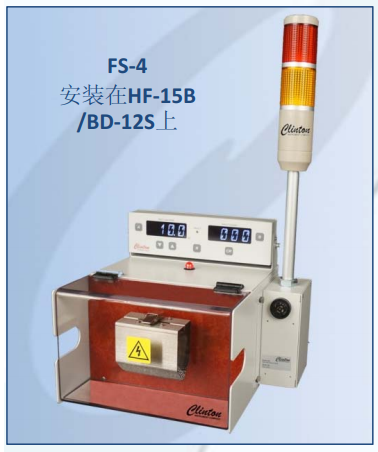

蜂鳴塔燈 X3‐B 和X3‐A

克林頓儀器公司的蜂鳴塔燈，型號X3‐B，可直接安裝到所有“B”系列(X3‐B)和“A”系列(X3‐A)火花測試儀上。

燈座上有一個紅色的警示燈，當裝置產生高壓時，它就會(huì )亮起來;還有一個黃色的故障警示燈，當過程控制繼電器對絕緣故障作出反應時，它就會(huì )亮起來。第二套繼電器端子，鏡像火花測試儀的過程控制繼電器，安裝在蜂鳴塔燈上，用于控制下游過程。

如右圖所示：

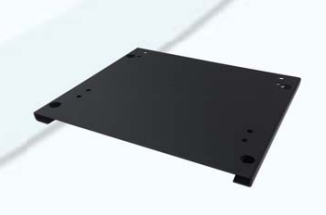

安裝適配器板: G‐ to A/B 系列

當HF‐20G系列檢測頭被替換為HF‐15B或HF‐15A時，這個適配器板利用HF‐20G檢測頭的孔并適應HF‐15B或HF‐15A，從而便于轉換。新裝置將在兩個方向上保持與G‐系列電極相同的導線中心，因此不需要改變安裝以適應新設備的尺寸。重型鋼結構，安裝硬件不包括在內。
如下圖所示：

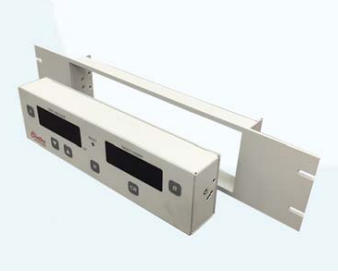

RC/RM     B系列架安裝適配器

控制器可以直接安裝到火花測試模塊底盤上，或者使用提供的安裝支架安裝在200英尺以外。在有必要的情況下RC控制器適應標準機式,RC / RM將允許安裝到一個標準的3?x 19英寸的機架式。
如下圖所示：
